Yeni Ürün Aydınlatma Kontrol Ünitesi

Her basamak kısa devre korumasıyla donatılmıştır.
Geliştirilmiş ve daha dayanıklıdır!

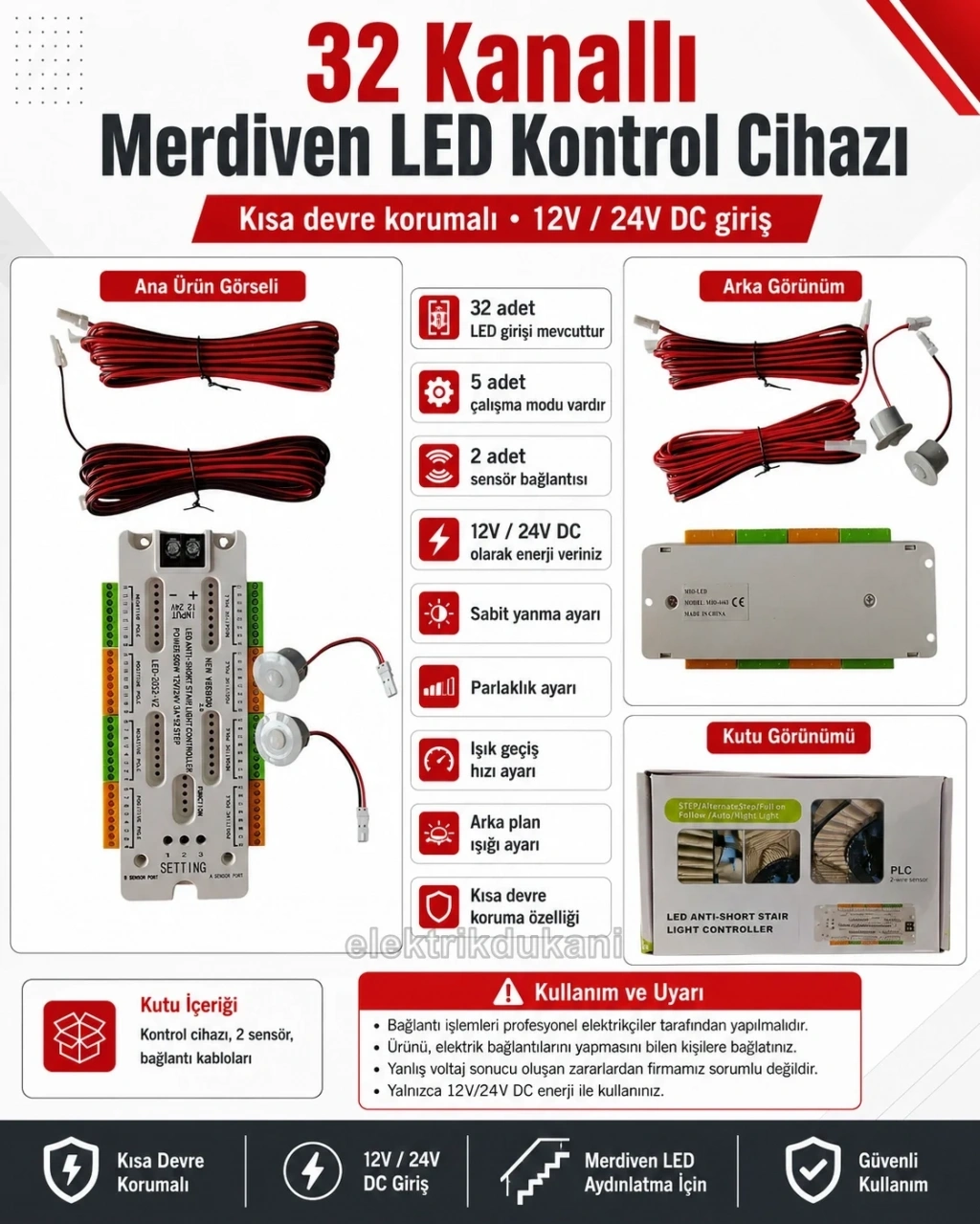

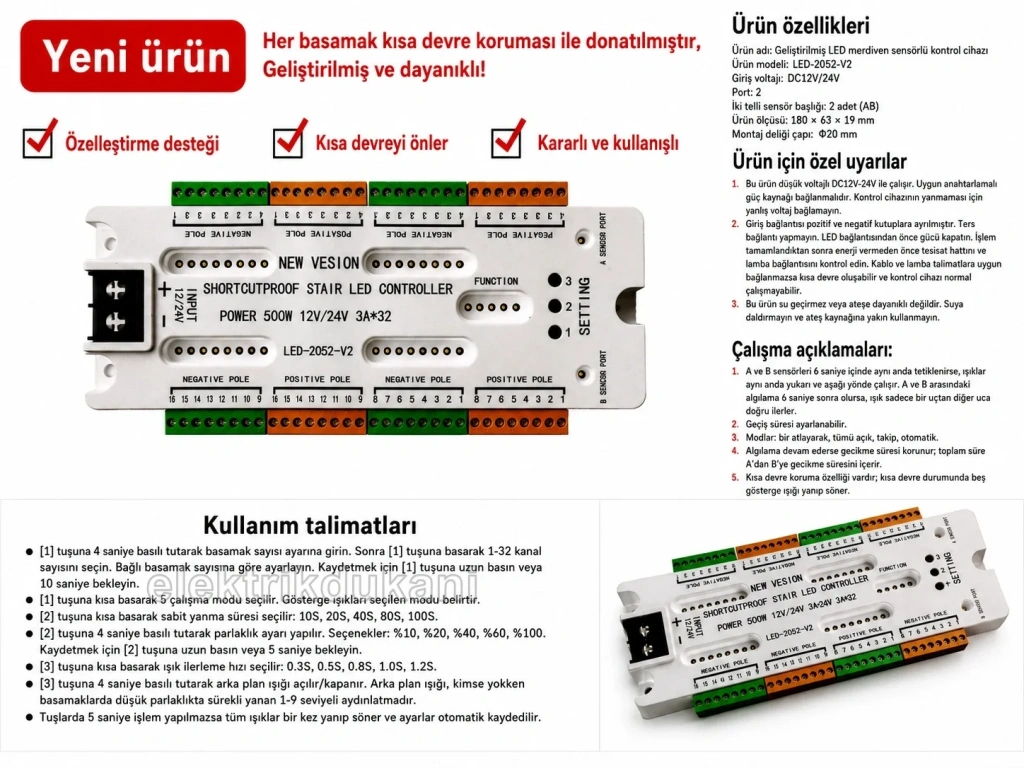

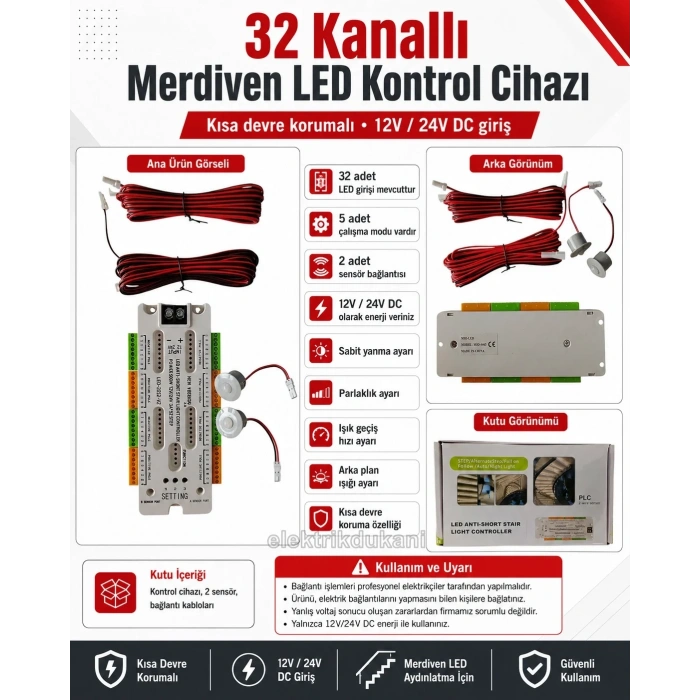

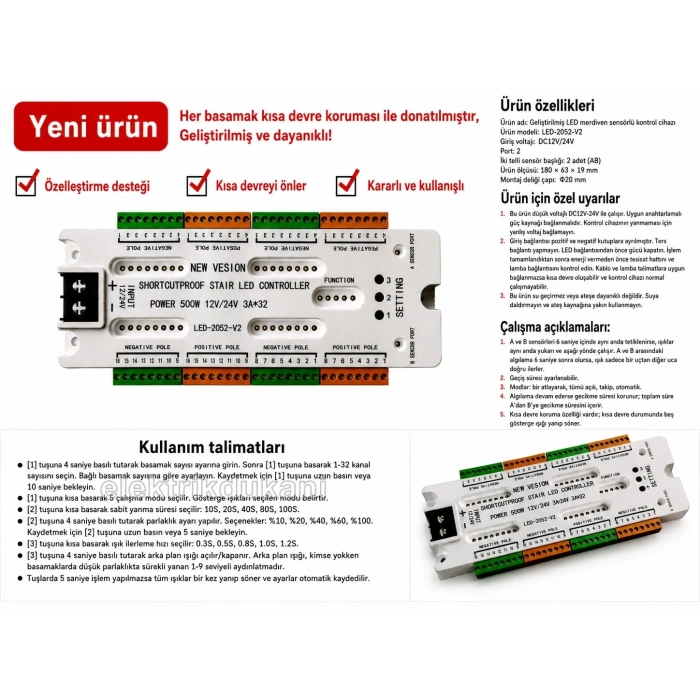

Ürün Özellikleri

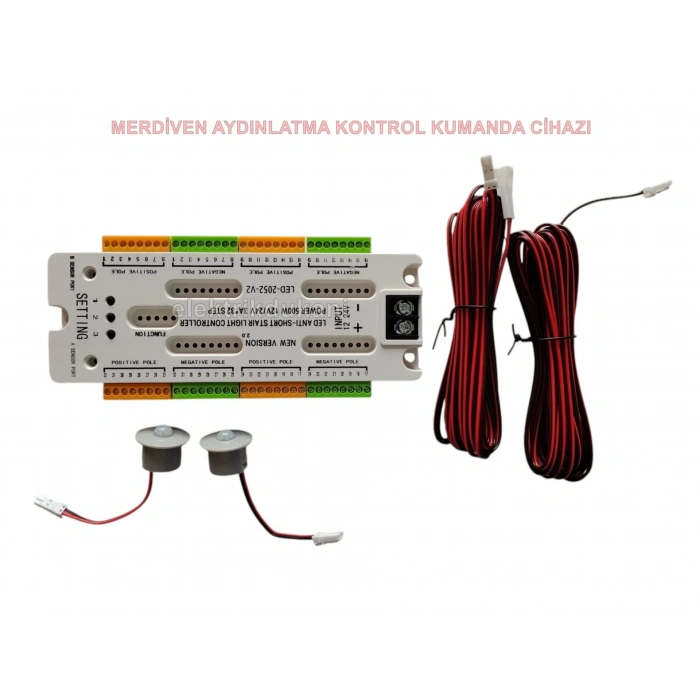

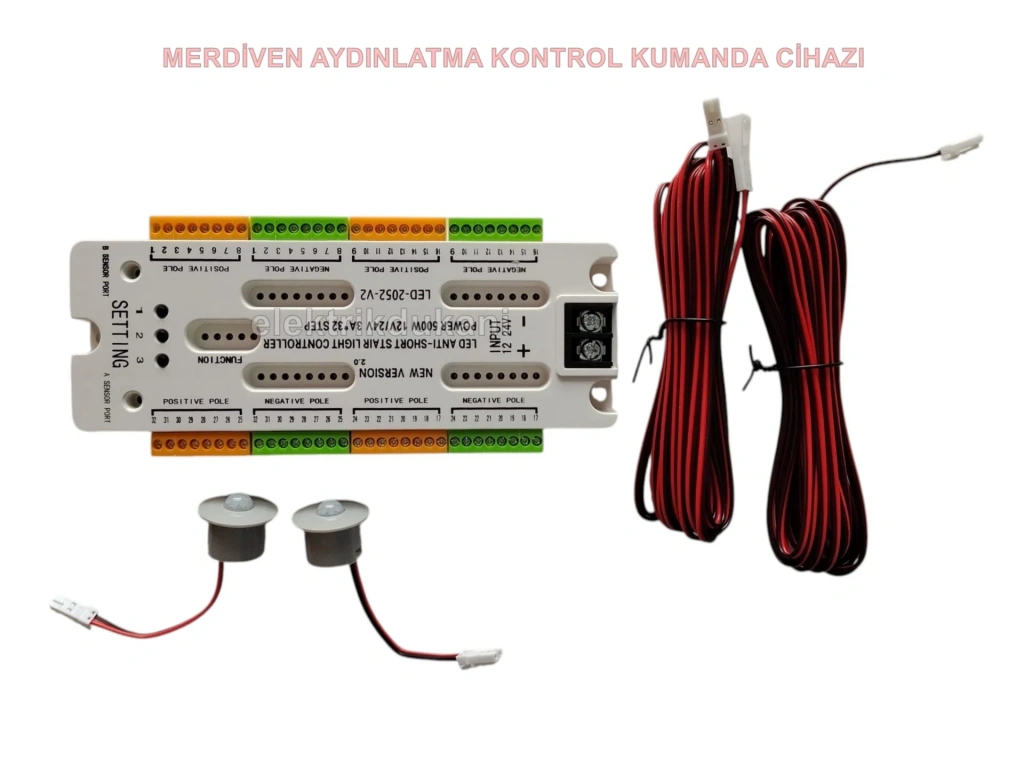

Ürün adı: Geliştirilmiş LED merdiven sensörlü kontrol cihazı
Ürün modeli: LED-2052-V2
Giriş voltajı: DC 12V / 24V
Sensör bağlantı noktası: 2 adet
İki kablolu sensör başlığı: 2 adet, A ve B
Ürün ölçüsü: 180 × 63 × 19 mm
Montaj deliği çapı: 20 mm

LED Merdiven Sensörlü Kontrol Cihazı Talimatları

Kısa Devre Koruması
Geliştirilmiş LED merdiven sensörlü kontrol cihazı
Dekoratif merdiven aydınlatması

Bağlantı Yöntemi

LED ışık şeritlerini, karşılık gelen merdiven basamak numarasına ait kontrol çıkışlarına bağlayın.

Örnek bağlantı:

• 1. basamaktaki lambanın pozitif (+) ucu, 1 numaralı turuncu terminale bağlanır.
• Lambanın negatif (–) ucu, 1 numaralı yeşil terminale bağlanır.
• 2. basamaktaki lambanın pozitif (+) ucu, 2 numaralı turuncu terminale bağlanır.
• Lambanın negatif (–) ucu, 2 numaralı yeşil terminale bağlanır.
• 3. basamaktaki lambanın pozitif (+) ucu, 3 numaralı turuncu terminale bağlanır.
• Lambanın negatif (–) ucu, 3 numaralı yeşil terminale bağlanır.
• Diğer basamaklar da aynı şekilde sırayla bağlanır.

Kontrol cihazı 32 çıkışlıdır. Merdiven basamak sayınıza göre çıkışları sırasıyla kullanın. Kullanılmayan çıkışları boş bırakın. Daha sonra ilave basamak eklenirse, kontrol sistemindeki kullanılmayan çıkışlar kullanılabilir.

Kablolama Uyarıları

1. Ürün yalnızca kapalı ve kuru ortamlarda kullanılmalıdır.
   Kuvvetli rüzgâr, yüksek sıcaklık, şiddetli titreşim veya diğer ağır çevre koşulları sensörün çalışmasını etkileyebilir.
2. Sensörün algılama açısı 120°, algılama mesafesi yaklaşık 1–3 metre arasındadır. Algılama kafası insan vücuduna dönük olmamalıdır.
3. Kablolar, uygulama yapılacak yerin gerçek şartlarına göre düzenlenmelidir.
4. Kontrol cihazı, montaj ve bağlantı işlemlerinin kolay yapılabileceği uygun bir konuma yerleştirilmelidir.
5. A ve B sensör başlıkları, vidaları dışarıda kalacak şekilde monte edilebilir.
6. A ve B sensörleri isteğe bağlı olarak gömme ve gizli tipte de uygulanabilir.

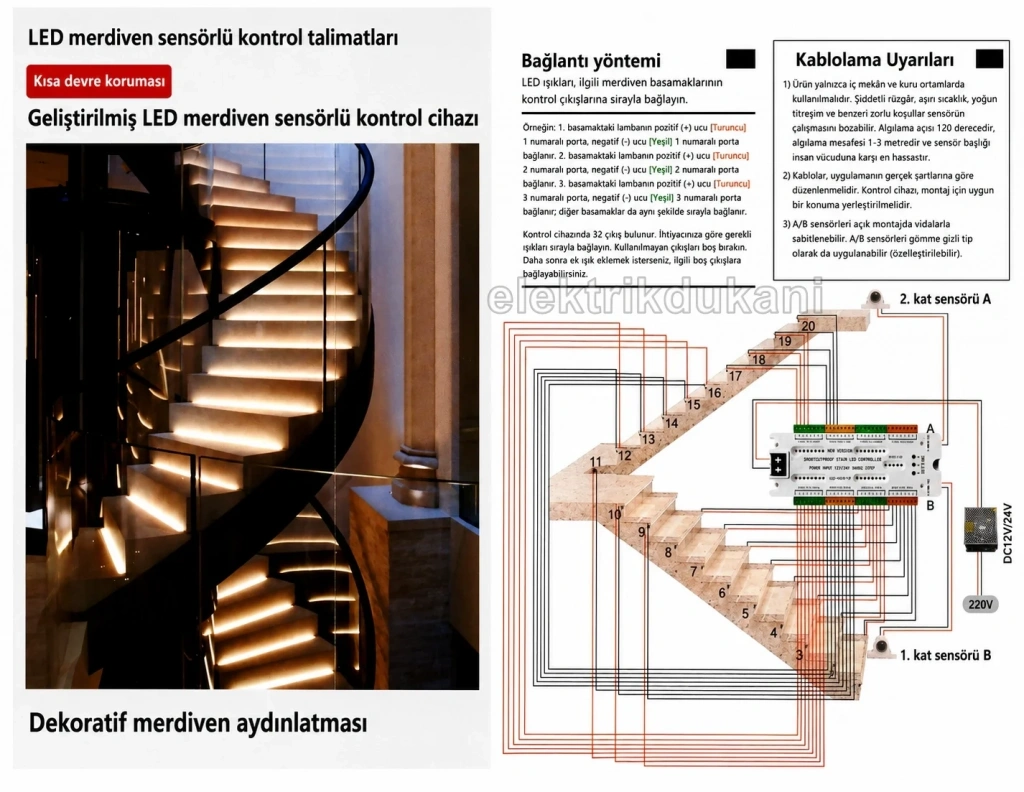

Şemadaki Açıklamalar

• 2nd floor sensor A: Üst kat sensörü — Sensör A
• 1st floor sensor B: Alt kat sensörü — Sensör B
• DC12V/24V: 12 veya 24 Volt DC besleme
• 220V: 220 Volt şebeke girişi
• A: Üst kat sensör bağlantısı
• B: Alt kat sensör bağlantısı
• 1–20: Merdiven basamak numaraları
• Power 500W 12V / 240W 24V:
  12 V sistemde yaklaşık 500 W, 24 V sistemde yaklaşık 240 W güç değeri
• Shortproof Stair LED Controller: Kısa devre korumalı merdiven LED kontrol cihazı

Önemli: Şebeke tarafında 220 V bulunduğu için bağlantıların enerjiyi kestikten sonra, uygun güç kaynağı ve kablo kesiti kullanılarak yapılması gerekir.


Ürün İçin Özel Uyarılar

1. Bu ürün DC 12–24V düşük voltajla çalışır. Uygun anahtarlamalı güç kaynağı kullanılmalıdır. Kontrol cihazının yanmasını önlemek için yanlış voltaj bağlamayın.
2. Giriş bağlantısı pozitif ve negatif kutuplara ayrılmıştır. Kutupları ters bağlamayın. LED bağlantısını yapmadan önce güç kaynağını kapatın. Bağlantı tamamlandıktan sonra enerji vermeden önce tesisat ve LED bağlantılarını kontrol edin. Kablolar ve lambalar talimatlara uygun bağlanmazsa kısa devre oluşabilir ve kontrol cihazı anormal çalışabilir.
3. Ürün su geçirmez veya yanmaz değildir. Suya batırmayın ve ateş kaynağı yakınında kullanmayın.

Çalışma Açıklamaları

1. A ve B sensörleri 6 saniye içinde aynı anda algılama yaparsa, ışıklar aynı anda yukarı ve aşağı yönlü çalışır. A ile B algılaması arasında 6 saniyeden fazla süre varsa, aydınlatma yalnızca algılamanın başladığı yönden diğer uca doğru ilerler.
2. Işıkların ilerleme süresini ayarlayın.
3. Çalışma modları:
   • Birer basamak atlayarak
   • Tüm basamaklar aynı anda
   • Takip modu
   • Otomatik mod
4. Sensörler arasındaki algılama süresi, toplam yanma süresi ve gecikme süresi ayarlanabilir.
5. Kısa devre koruma özelliği vardır. Kısa devre oluştuğunda beş durum göstergesi yanıp söner.

Kullanım Talimatları

Basamak Sayısının Ayarlanması

[1] tuşuna 4 saniye boyunca basılı tutun.
Basamak sayısı ayar moduna girilir. Daha sonra [1] tuşuna kısa basarak 1–32 arasındaki kanal sayısını seçin. Bağlanan basamak sayısına göre kanal sayısını ayarlayın. Ayar bittikten sonra kaydetmek için [1] tuşuna 4 saniye basılı tutun veya 10 saniye bekleyin.

Çalışma Modunun Seçilmesi

[1] tuşuna kısa basarak 5 farklı mod arasından seçim yapılır. Seçilen mod, gösterge ışıklarından anlaşılır:

1. Basamak basamak sıralı çalışma
2. Birer basamak atlayarak çalışma
3. Tüm basamakların aynı anda yanması
4. Takip modu
5. Otomatik mod

Sabit Yanma Süresi

[2] tuşuna kısa basarak ışıkların sabit yanma süresi seçilir:

• 10 saniye
• 20 saniye
• 40 saniye
• 80 saniye
• 100 saniye

Parlaklık Ayarı

[2] tuşuna 4 saniye basılı tutarak parlaklık ayarına girilir. [2] tuşuna kısa basarak aşağıdaki seviyeler seçilir:

• %10
• %20
• %40
• %60
• %100

Ayarı kaydetmek için [2] tuşuna uzun basın veya 5 saniye bekleyin.

Işık Geçiş Hızı

[3] tuşuna kısa basarak basamak ışıklarının akış hızı seçilir:

• 0,3 saniye
• 0,5 saniye
• 0,8 saniye
• 1,0 saniye
• 1,2 saniye

Arka Plan Işığı

[3] tuşuna 4 saniye basılı tutarak arka plan ışığı açılır veya kapatılır. Arka plan ışığı, basamaklarda kimse yokken düşük parlaklıkta sürekli yanan aydınlatmadır.

Otomatik Kayıt

Herhangi bir tuşta işlem yaptıktan sonra 5 saniye boyunca işlem yapılmazsa tüm ışıklar bir kez yanıp söner ve ayarlar otomatik olarak kaydedilir.
